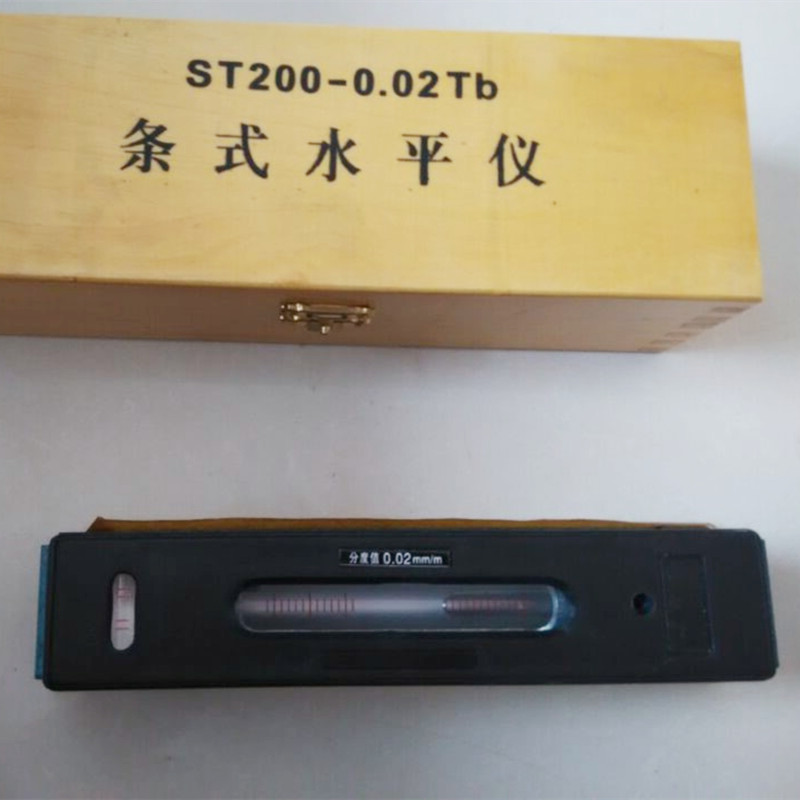

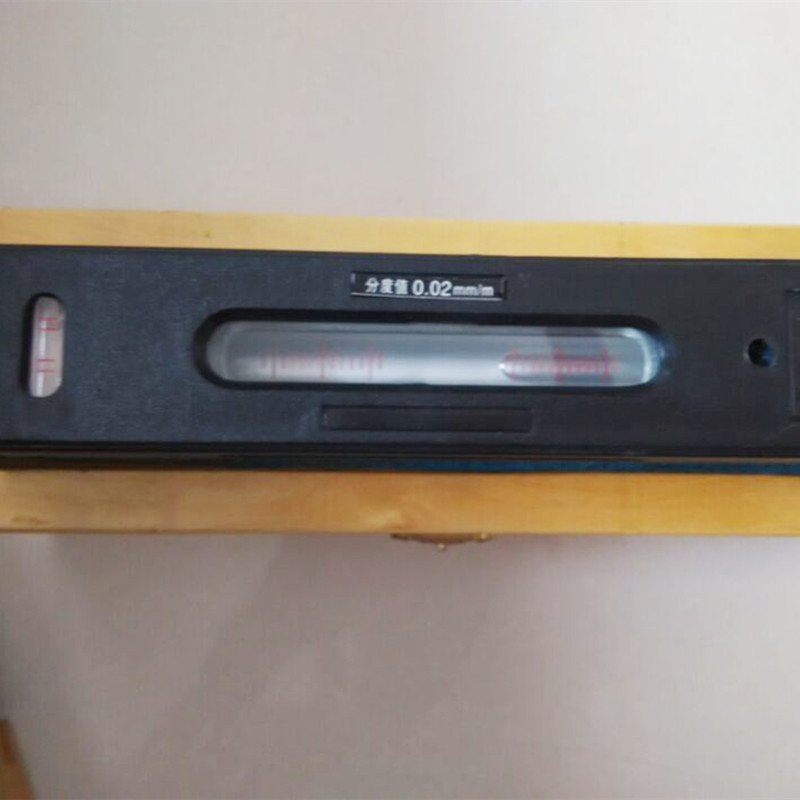

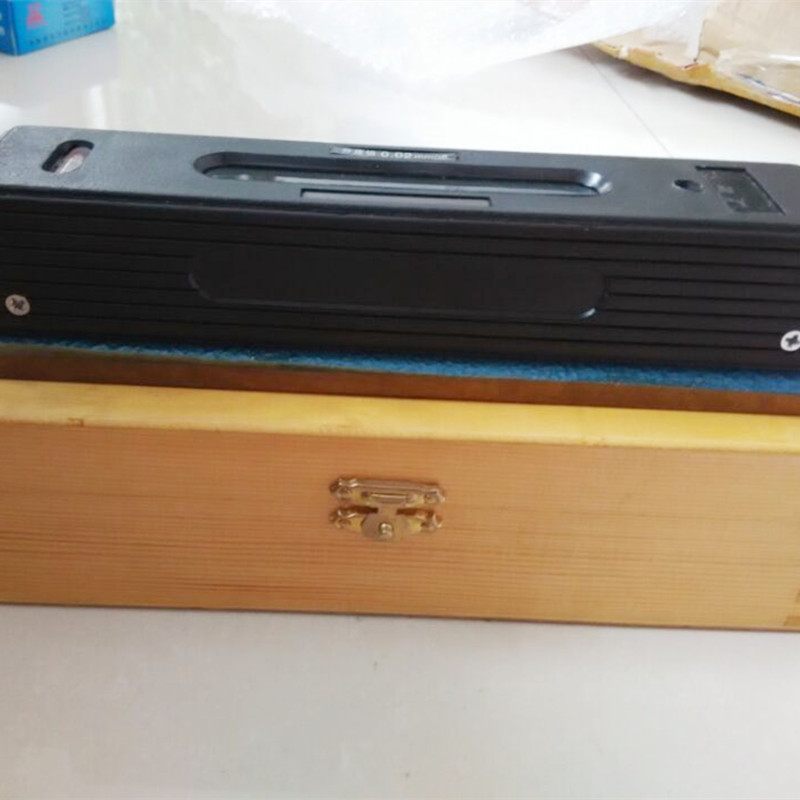

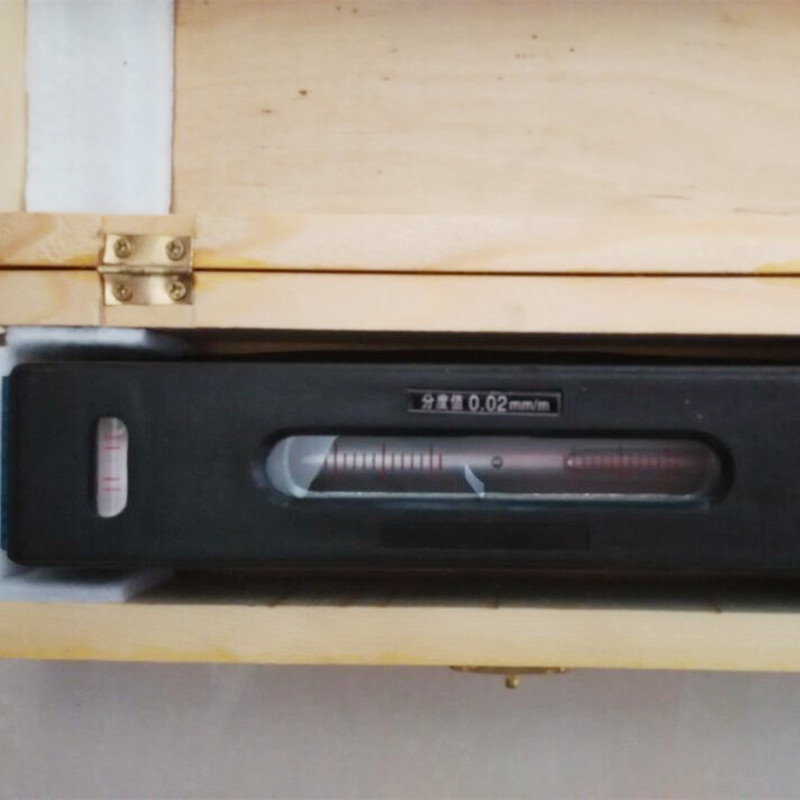

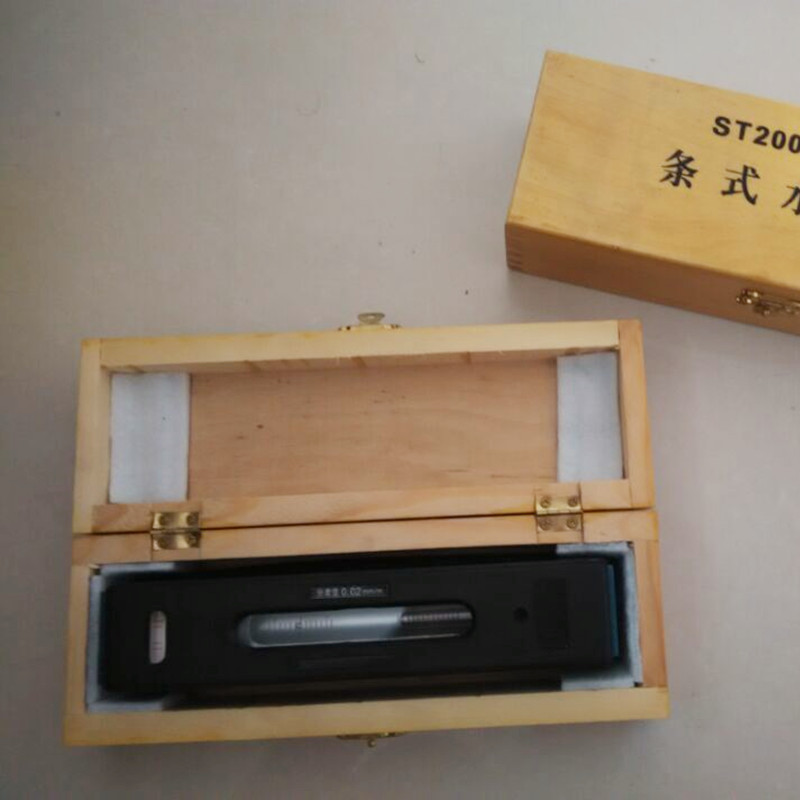

Ниво на лента

• - Прилагодлива главна шишенце 0,0002 "/10"
• - V-grooved база.
• - Со вкрстена тест шишенце.
• - Робусно тело од леано железо.
• - Во споредба со редовните нивоа на мастер прецизност, ова ниво е дизајнирано и произведено во пософистицирано опкружување.
•
• Точки на производи и апликации на ниво на лента: мерки на претпазливост за користење на ниво на бар:
• 1. Пред да се мери со нивото на шипката, мерната површина треба внимателно да се исчисти и да се избрише суво за да се провери за дефекти како што се гребнатини, ‘рѓа и закопчиња.
• 2. Пред мерење со ниво на лента, проверете дали нултата позиција е точна. Ако не е точно, прилагодливото ниво треба да се прилагоди, а фиксното ниво треба да се санира.
• 3. Кога мерењето со нивото на бар, треба да се избегне влијанието на температурата. Течноста во внатрешноста на нивото има значително влијание врз промените во температурата. Затоа, треба да се посвети внимание на влијанието на раката на топлината, директната сончева светлина и лошиот здив на ниво.
• 4. Во употреба на ниво на лента, читањето треба да се направи на позиција на вертикалното ниво за да се намали влијанието на паралаксата врз резултатите од мерењето.
•

• Параметар на производот

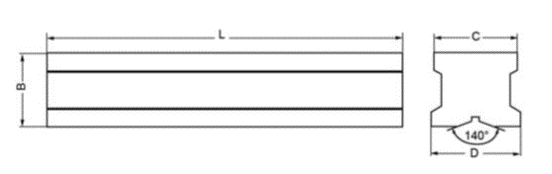

• Мерач на мерач на мерач на ниво на лента Спецификација на мерач MM: Точност: 0,02мм/м.

Што е ниво на бар? Клучни разлики од нивото на рамката

​
Нивото на лентата е компактна, линеарна алатка за прецизност дизајнирана за мерење на исправноста, усогласувањето и склоноста на рамни или цилиндрични површини – идеални за индустриски апликации каде просторот е ограничен или цилиндрични работни парчиња (на пр., Цевки, машински шахти) им треба инспекција. Во Storaen, на нашите нивоа на шипки се карактеризираат солидно тело од леано железо со база V-Grooved, овозможувајќи безбедно поставување на тркалезни површини и единечна прецизна шишенце за меурчиња за откривање на суптилни навалувања (дури 0,02 mm/m девијација). Но, како се разликува од нивото на рамка? Ајде да ги разложиме клучните разлики:​

1. Дизајн и структура​

Ниво на лента: Линеарен, единечен оски дизајн со жлеб во форма V долж основата (клучно за зафаќање на цилиндрични предмети) и една или две ампули од меурчиња (хоризонтална/вертикална). Лесни и преносни, совршени за тесни простори или мерења на чекор.​

Ниво на рамка (на пр., Ниво на прецизно рамка): Правоаголна, четиристрана рамка со повеќе машински работни површини (предни, грб, горе, дно), поддржувајќи ги хоризонталните и вертикалните мерења на рамни рамнини. Големи, но поразновидни за сложени, мулти-површински инспекции.​

2. Мерење фокус​

Ниво на лента: Специјализира за цилиндрично усогласување (на пр., Проверка на исправноста на упатствата за машински алатки, инсталациите на цевките) и рамномерната рамка. V-groove обезбедува стабилен контакт со тркалезни вратила, елиминирајќи го лизгањето за време на мерењето.​

Ниво на рамка: Ексели на мулти-димензионални проверки на плошноста (хоризонтална, вертикална, квадратност) на големи рамни површини како машински основи, градежни рамки или маси за обработка на дрво. Неговите четири рабови обезбедуваат референтни точки за комплексни задачи за агол и усогласување.

​
3. Сценари за прецизност и апликација​

И двете алатки нудат голема точност (0,02мм/м стандард во Storaen), но нивните предности лежат во случаи со различна употреба:​

Користете ниво на лента кога работите со цилиндрични компоненти, тесни шини или во ограничени простори каде е неопходна компактен алатка.​
Одлучете се за ниво на рамка (особено прецизно ниво на рамка) при мерење на рамни површини, проверка на агли на прав или имаат потреба од истовремени хоризонтални/вертикални повратни информации на работилници, градежни места или поставување на машини за ЦПУ.​

4 Стручна експертиза во обете категории​

Во Storaen, ние инженерираме нивоа на бар за груба сигурност-нивните тела од леано железо се спротивставуваат на корозијата и влијанието, додека V-жлездите се подложуваат на прецизно мелење за да се обезбеди совршено цилиндрично вклопување. Нашите нивоа на рамки, вклучително и серијалот на рамки на рамки за прецизи, се карактеризираат со алуминиумски рамки на авиони и системи со двојно-вијал за неспоредлива точност на мулти-површината.​

Без разлика дали ви е потребна преносливост на ниво на бар или разноврсност на ниво на рамка, алатките за индустриско одделение на Storaen ја испорачуваат прецизноста и издржливоста што ја бараат вашите проекти. Истражете го нашиот опсег денес за да го пронајдете вистинското решение за мерење за вашата апликација.

Ниво на висока прецизност на лентата: 0,02мм/м спецификации за точност

Во Storaen, нашата серија на ниво на бар го редефинира прецизното мерење со водечка индустрија 0,02 mm/m точност-инженерски за задачи каде дури и најмалото отстапување може да влијае на успехот на проектот. Оваа спецификација значи дека нашата алатка открива само 0,02мм навалување над 1 метар должина, поставувајќи го стандардот за критичко усогласување во индустриските, производните и одржувањето апликации.​

1. Калибрирана технологија за шишенце меур​

Срцето на прецизноста на нашето ниво на бар е неговата прецизно калибрирана шишенце со меурчиња, изработена со стакло со оптички стакло и течност стабилизирана од температурата за да се минимизираат грешките во експанзијата. Секоја шишенце се подложува на 3-чекор процес на калибрација, обезбедувајќи меурот да лежи точно во центарот кога површината е совршено хоризонтална или вертикална. Ова ги елиминира претпоставките, обезбедувајќи јасни, повторливи читања дури и во флуктуирачки околини.​

2. Прецизен-махиран V-Grooved Base​

Нашето ниво на лента има v жлебов во форма на v до толеранции на ниво на микрони, обезбедувајќи лесен контакт со цилиндрични површини како машински вратила, цевки или водичи за железница. Аголот на жлебот од 120 ° и површината на огледалото (RA ≤ 0,8 μm) ги елиминираат недоследностите на лизгање и мерење, што го прави идеален за исправни проверки на тркалезни работни парчиња, каде што точноста е не-заложна.

​
3. Зголемена конструкција за стабилни перформанси​

Сместено во топло -третирано леано железо, нашето ниво на бар се спротивставува на термичката експанзија и механички стрес, одржувајќи точност од 0,02мм/m на температура од -10 ° C до 50 ° C. Дизајнот на цврсто јадро ги смирува вибрациите од индустриската машинерија, додека антикорозивната емајл облога штити од масло, течноста за ладење и влага, клучни за долгорочна прецизност во грубите околини на работилницата.​

4. Апликации каде прецизноста е најважна​

Од усогласување на упатствата за машини за машини за ЦПУ, до потврдување на исправноста на ролерите за транспортер или инсталациите на гасоводот, нашето ниво на висока прецизност обезбедува неспоредлива сигурност. Инженерите и техничарите веруваат во рејтингот од 0,02 мм/м за:​

Поставување на машински алатки: Обезбедување на усогласување на вретеното за да се спречат дефекти на работното парче​
Инспекција на компонентата на воздушната компонента: потврдување на толеранциите на цилиндричен дел​
Одржување на тешка опрема: Калибрирање на хидрауличните цилиндрични вратила за непречено работење​

5. Посветеност на Storaen за точност​

Секое ниво на бар ја остава нашата фабрика со сертификат за трага за калибрација, потврдувајќи ја усогласеноста со стандардите ISO 17025. Секоја алатка ја подложуваме на ревизија на квалитетот од 12 точки, вклучително и тестирање на рамност, проверки на стабилноста на меурчиња и велосипедизам на температурата, за да гарантираме дека спецификацијата од 0,02мм/м важи во текот на целиот животен циклус.​

Кога вашиот проект бара мерења, можете да ја заложите вашата репутација, да го изберете нивото на лентата Storaen – каде што точноста на 0,02 mm/m не е само спецификација, туку ветување за прецизност без компромис.

Апликации на ниво на лента: Мерење на цилиндрични работни делови и V-жлебови

Во индустриското мерење, нивоата на бар се одликуваат со прецизни задачи кои вклучуваат цилиндрични површини и структури во форма на V-родови каде нивниот специјализиран дизајн ги надминува општите алатки. Во Storaen, нашата серија на ниво на бар е дизајнирана да ги реши овие предизвици со неспоредлива точност и сигурност, што го прави претпочитаниот избор за професионалци кои работат со цилиндрични работни делови, упатства за машински алатки и компоненти V-Grooved.

1. Цилиндрично работно парче усогласување и проверки на исправноста

Дефинираната карактеристика на нивото на лентата-базата V-Grooved-создава безбеден, стабилен интерфејс со тркалезни површини, како што е:

Шахти со машинска алатка: Кога ги усогласувате шахтите за вретено на CNC или ролерите за транспортер, нивото на шипката на Storaen обезбедува минимална исход со откривање на микро-наклони (дури 0,02 mm/m) по должината на надолжната оска на цилиндерот. Аголот на v-groove од 120 ° и површината на прецизност (RA ≤ 0,8 μm) совршено се во согласност со цилиндричната геометрија, елиминирајќи ги грешките на лизгање и мерење.

Инсталации на гасоводот: Во системите за нафта и гас или индустриски цевководи, нашето ниво на бар ја потврдува исправноста на сегментите на цевките за време на склопувањето, спречувајќи погрешно поставување што може да предизвика неефикасност на протокот или структурен стрес. Неговиот компактен дизајн лесно се вклопува во тесни простори за спроводливост, каде што не успеваат да ги достигнат алатките.

Калибрација на компонентата 2 V-Groove

Структурите V-Grooved-комони во тела, мерачи и железнички системи-бараат прецизен агол и проверки на рамнината. Нивото на лентата на Storaen се одликува тука од:

Тестирањето на квадратноста на V-groove: Поставување на нивото на два спротивставени V-жлебови (на пр., Во слајдовите на машината) открива аголни отстапувања, обезбедувајќи правилно компоненти на компонентите за непречено линеарно движење.
Усогласување на V-водени шини: Во автоматските производствени линии, нашето ниво на бар обезбедува V-водени шини се совршено паралелни, минимизирајќи го абењето на вагоните што се движат и одржување на точност на позицијата за роботски раце или ракувачи со материјали.

3. Задачи за прецизност на автомобили

Во индустриите каде толеранциите се мерат во микрони:

Автомобилско склопување: За време на инсталацијата на погон, нашата алатка обезбедува вратило и коленести вратила се усогласени во спецификациите, спречувајќи ги скапите проблеми со перформансите.

4. Зошто нивото на лентата на Storaen води во цилиндричното мерење

Нивото на нашите ленти комбинираат три клучни предности за овие апликации:

Сограден конструкција на леано железо: Издржува влијанија и термички флуктуации во груби работилници, одржувајќи ја точност со години на тешка употреба.
Вијали со меурчиња со оптички одделение: Обезбедете непосредни, недвосмислени читања дури и во услови на слаба осветленост, намалувајќи го времето на мерење за 30% во однос на генеричкото ниво.
Калибрација на трага: Секоја алатка доаѓа со извештај овластен ISO 17025, гарантирајќи ја својата точност од 0,02мм/м ги исполнува меѓународните стандарди за критични задачи.

Без разлика дали усогласувате единечна вратило или управувате со комплексна индустриска инсталација, нивото на лентата на Storaen ја обезбедува прецизноста и издржливоста потребна за да ги задржите цилиндричните работни делови и компонентите V-Grooved во толеранција. Верувајте ја алатката дизајнирана за уникатните предизвици на мерење на тркалезната површина, затоа што при производството, најмалата крива може да направи најголема разлика.
